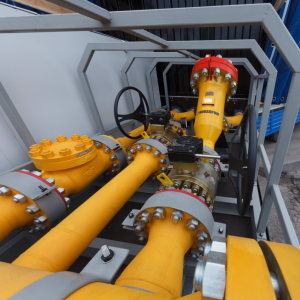

Основные технические данные манифольда и технологической обвязки:
|
Назначение |
Манифольд в составе технологической обвязки позволяет производить перекачку природного газа в действующий газопровод из участков магистральных газопроводов, выводимых из работы. С помощью оборудования, входящего в состав манифольда имеется возможность учета и использование природного газа из участков магистральных газопроводов, выводимых из работы. |
| Особенности | Оптимальная комплектация оборудования манифольда дает возможность унификации и простоты обслуживания на объектах. Минимальные габаритные размеры манифольда позволяют разместить на средствах перемещения. Конструкция манифольда позволяет подключение к нескольким компрессорным станциям. |
| Состав |
Запорная арматура, тройники, отводы, переходы, ответные фланцы с крепежом, трубы с быстроразъемными соединениями (БРС 2´´, БРС 5´´, БРС 6´´), фильтр газовый, газовый сенсор с трансмиттером (прибор учета газа). |
| Давление номинальное, МПа |
5,5; 7,4; 9,8; 11,8 |
| Проход номинальный, мм | 50, 100, 125, 150, 200 |
| Среда рабочая | Природный газ, технологические жидкости |
|
Температура рабочей среды, °С, не более |
60 |
| Резьба в быстроразъемных соединениях | СпTr 100х12,7; СпTr 180х12,7; СпTr 210х12,7 |
