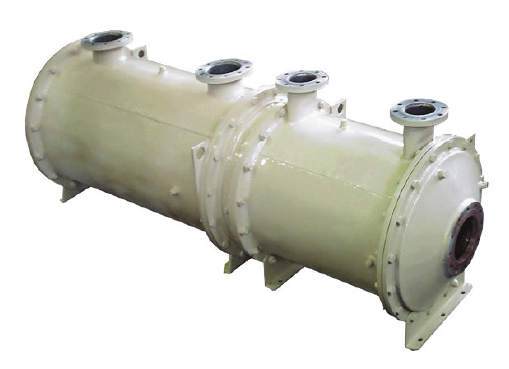

РФПИ.065119.100, -01
ОВМ-31/49, ОВМ-31/49М
ОСНОВНЫЕ ПАРАМЕТРЫ
|
|
Значение параметров блока охладителей |
|
|
Охладитель воды |
Охладитель масла |
|
|
Кол-во теплоты отводимой охладителями, кВт (ккал/час) |
2200 (1 891 659) |
372 (319 860) |
|
Площадь теплообменной поверхности со стороны охлаждаемой воды/масла, м2 |
31 |
49 |
|
Кол-во теплообменных труб в охлаждающем элементе, шт. |
656 |
228 |
|
Расход охлаждаемой воды/масла, м3/ч, не менее |
170 |
22,4 |
|
Температура охлаждаемой воды/масла на входе в блок охладителей, оС, не более |
85 |
100 |
|
Рабочее давление в полости охлаждаемой воды/масла, МПа (кг/см2), не более |
0,29 (3,0) |
0,49 (5,0) |
|
Потеря давления в полости охлаждаемой воды/масла, МПа (кг/см2), не более |
0,049 (0,5) |
0,098 (1,0) |
|
Расход охлаждающей воды через блок охладителей, м3/ч, не менее |
100 |
|
|
Температура охлаждающей воды на входе в блок охладителей, оС, не более |
32 |
|
|
Рабочее давление в полости охлаждающей воды блока охладителей, оС, не более |
0,029 (3,0) |
|
|
Суммарная потеря давления в полости охлаждающей воды, МПа (кг/см2), не более |
0,029 (0,3) |
|
|
Масса блока охладителей (сухая), кг, +5-3% |
834 (866*) |
|
|
Масса блока охладителей (рабочая), кг, +5-3% |
1317 (1349*) |
|
|
Объем полости охлаждаемой воды и масла, м3 (л) |
0,167 (167) |
0,217 (217) |
|
Объем полости охлаждающей воды блока охладителей, м3 (л) |
0,142 (142) |
|
* - маломагнитное исполнение
