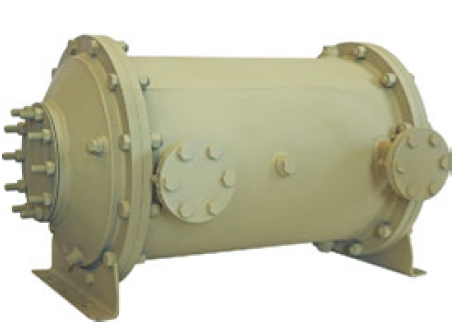

РФПИ.065119.024, -01
3.ОВ-5, 3.ОВ-5М
![](https://zavodburevestnik.ru/upload/medialibrary/b7d/kzcxss598jwloyczeagb3mn1kn1xs9fq.jpg)
РФПИ.065119.024, -01
3.ОВ-31, 3.ОВ-31М
![](https://zavodburevestnik.ru/upload/medialibrary/e10/npnfngmw2xcvq806gh641xxzgsndsicv.jpg)
3.ОВ-31, 3.ОВ-31М с терморегулятором
![](https://zavodburevestnik.ru/upload/medialibrary/776/1tz0c4lxadcq9y7xqkoy9hr2lucuzcw5.jpg)
РФПИ.065119.024, -01
1.ОВ-16, 1.ОВ-16М
![](https://zavodburevestnik.ru/upload/medialibrary/fae/887lrd29858sri40ihcsrorzjtc17cwk.jpg)
1.ОВ-16, 1.ОВ-16М с терморегулятором
![](https://zavodburevestnik.ru/upload/medialibrary/8b5/yhm2cu8f72yyhmfhvhrr1lgsqvlqb43g.jpg)
РФПИ.065119.025, -01
3.ОВ-24, 3.ОВ-24М
![](https://zavodburevestnik.ru/upload/medialibrary/fe2/qn2p1nim27wgkpb3kjjc7gubrk2foq74.jpg)
3.ОВ-24, 3.ОВ-24М с терморегулятором
![](https://zavodburevestnik.ru/upload/medialibrary/f78/vne2bq1vefqtp25cbr62palp9mztmmr2.jpg)
РФПИ.065119.028
3.ОВ-5.1
![](https://zavodburevestnik.ru/upload/medialibrary/37f/3wnjxu4kgcvf5836i020oz0g5cndi9m5.jpg)
ОСНОВНЫЕ ПАРАМЕТРЫ
|
3.ОВ-5 3.ОВ-5М 3.ОВ-5.1 |
1.ОВ-16 1.ОВ-16М |
3.ОВ-24 3.ОВ-24М |
3.ОВ-31 3.ОВ-31М |
Охлаждаемая среда |
Пресная вода* или заменяющая ее жидкость |
|||
Охлаждающая среда |
Морская вода, или пресная вода или заменяющая ее жидкость |
|||
Кол-во теплоты, отводимой охладителем, кВт (ккал/час) |
553 (475 494) |
1260 (1 083 405) |
1861 (1 600 172) |
2200 (1 891 659) |
Площадь теплообменной поверхности со стороны охлаждаемой воды, м2 |
5 |
16 |
24 |
31 |
Кол-во теплообменных труб в теплообменном трубном пучке, шт. |
254 |
754 |
698 |
656 |
Расход охлаждаемой воды, м3/ч, не менее |
42,5 |
108 |
110 |
170 |
Температура охлаждаемой воды на входе в охладитель, оС, не более |
95 |
85 |
||
Рабочее давление в полости охлаждаемой воды, МПа (кг/см2), не более |
0,29 (3,0) |
|||
Потеря давления в полости охлаждаемой воды, МПа (кг/см2), не более |
0,049 (0,5) |
|||
Расход охлаждающей воды, м3/ч, не менее |
50 |
100 |
||
Температура охлаждающей воды на входе в охладитель, оС, не более |
32 |
|||
Рабочее давление в полости охлаждающей воды, МПа (кг/см2), не более |
0,29 (3,0) |
|||
Потеря давления в полости охлаждающей воды, МПа (кг/см2) |
0,02 (0,2) |
0,02 (2,0)** |
0,01 (0,1) |
|
Масса охладителя (сухая), кг, +5-3% |
111 116 107*** |
286 296*** |
377 391*** |
445 471*** |
Масса охладителя (рабочая), кг, +5-3% |
149 154 145 |
402 412 |
535 549 |
707 733 |
Объем полости охлаждаемой воды, м3 (л) |
0,023 (23) |
0,062 (62) |
0,090 (90) |
0,167 (167) |
Объем полости охлаждающей воды, м3 (л) |
0,015 (15) |
0,054 (54) |
0,068 (68) |
0,095 (95) |
*- пресная или дистилированная вода с добавление калия бахромата технического
ГОСТ 2652-78 массовая доля присадки от 0,1 до 1,2 %
** - допускается потеря давления до 0,5 кг/см2 при расходе 100м3/ч
*** - без дополнительной массы корпуса терморегулятора 62,5 кг
