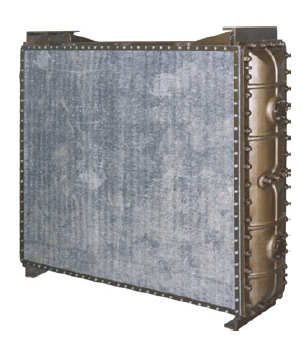

РФПИ.065174.001, 002, 003, 004
ОВВМ1 100,0; ОВВМ1 160,0; ОВВМ1 250,0, ОВВМ1 400,0
|

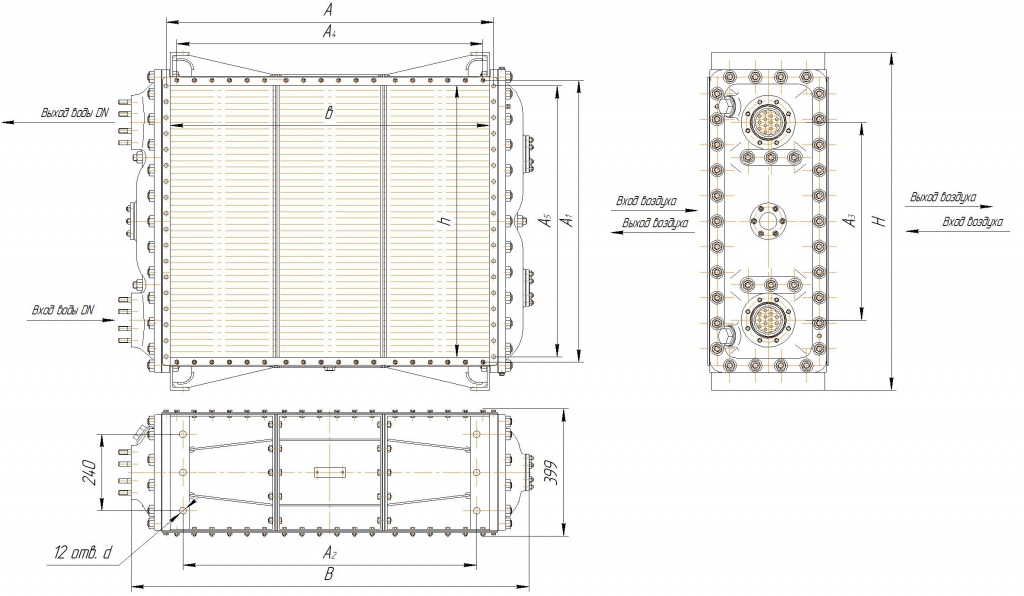

Номер чертежа |
Условное обозначение |
Размеры, мм |
||||||||||||
|
А |
А1 |
А2 |
А3 |
А4 |
А5 |
В |
В1 |
b |
H |
h |
d |
DN |
||
|
РФПИ.065174.001 |
ОВВМ1 100,0 |
1026 |
884 |
920 |
620 |
959 |
850 |
1247 |
1070 |
1000 |
1060 |
854 |
22 |
80 |
|
РФПИ.065174.002 |
ОВВМ1 160,0 |
1176 |
964 |
1070 |
690 |
1107 |
935 |
1405 |
1220 |
1150 |
1140 |
934 |
26 |
80 |
|
РФПИ.065174.003 |
ОВВМ1 250,0 |
1316 |
1044 |
1210 |
740 |
1316 |
950 |
1525 |
1360 |
1290 |
1220 |
1014 |
26 |
100 |
|
РФПИ.065174.004 |
ОВВМ1 400,0 |
1714 |
1284 |
1584 |
920 |
1714 |
1260 |
1962 |
1800 |
1688 |
1480 |
1254 |
32 |
150 |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
|
ОВВМ1 100,0 |
ОВВМ1 160,0 |
ОВВМ1 250,0 |
ОВВМ1 400,0 |
|
Расход воздуха, м3/ч |
10 000 |
16 000 |
25 000 |
40 000 |
|
Температура воздуха на входе,°С |
55,0 |
|||
|
Относительная влажность воздуха на входе, % |
30 |
|||
|
Температура воздуха на выходе, °С |
37,0±1,0 |
|||
|
Массовый расход хладоносителя, кг/ч |
32 000 |
40 000 |
50 000 |
70 000 |
|
Температура хладоносителя на выходе, °С |
30,0 |
|||
|
Холодопроизводительность, Вт (ккал/ч) |
85 000 (73 000) |
121 000 (104 000) |
182 000 (156 000) |
210 000 (180 000) |
|
Полная поверхность теплообмена, м2 |
80,0 |
100,0 |
125,0 |
200,0 |
|
Сопротивление аэродинамическое, Па (мм.вод.ст.) |
360-440 (37-45) |
450-550 (46-56) |
790-970 (81-99) |
617-754 (63-77) |
|
Сопротивление гидравлическое, кПа (кгс/см2) |
22,8-27,5 (0,23-0,28) |
32,6-39,8 (0,33-0,41) |
41,4-50,6 (0,42-0,51) |
5,7-7,0 (0,06-0,07) |
|
Масса (рабочая), кг |
670±67,0 |
742±74,2 |
760±76,0 |
1285±128,5 |
